Aprilia RSi 125 injection, technique et réglages en vidéos [part. 3] [MàJ]

le 5 mars 2009 à 23h12 par Loic Vigouroux dans Mécanique Moto

16 commentaires

Aprilia RS RSi 125 injection video

Suite à l’introduction du projet RSi de Daniel, l’étudiant Allemand aux doigts d’argent, puis une petite remise en contexte avec un tour des technologies d’alimentation 2-temps existantes, voici donc venu le moment de faire toute la lumière sur la technique qui se cache sous les carénages de son Aprilia RS modifiée pour recevoir une injection indirecte. Et, vous allez le voir, ce n’est pas triste ! Au menu, adaptation de pièces venu d’ailleurs, second injecteur dans la boîte à air et dispositif d’arrêt d’alimentation en carburant quand la poignée des gaz est relâchée… de quoi faire pâlir nombre de constructeurs moto !

Cet article fait directement suite à Aprilia RSi 125 : l’injection deux-temps en vidéo ! [part. 1] et Aprilia RSi 125 injection, le contexte : DiTech, ECS [part. 2].

L’attente n’a que trop duré. Après vous avoir introduit de mon mieux le projet RSi de Daniel et recadré le tout dans la situation misérable, indigne de son rang, que connaît le deux-temps aujourd’hui malgré quelques lueurs d’espoir, voici le moment de montrer comment un particulier peut à lui seul défier la « loi » répétée à qui veut l’entendre par quantité de piliers de comptoirs sachant tout mieux que tout le monde, et par certains constructeurs justifiant leurs choix marketing de curieuse façon, qui veut que les limitations des motorisations 2-temps que nous connaissons aujourd’hui – inchangées depuis 20 ans – soient intrinsèques au genre et insurmontables. Pour reprendre le commentaire de canal à la deuxième partie de ce dossier : « Vas-y Daniel fais-nous rêver !! »

Aprilia RS RSi 125 injection video

Le but aujourd’hui est de détailler comment Daniel en est arrivé au résultat spectaculaire, bien que très provisoire, que vous avez pu observer par vous-même dans la vidéo en fin de première partie.

Trêve de bavardages donc, allons droit au but. La base moteur est toujours le Rotax 123 installé de série sur les Aprilia RS 125 première génération, avec la valve Rave2 et la ligne Arrow qui vont bien. L’admission est totalement revue, avec en premier lieu l’adaptation d’un corps d’injection de diamètre 42 mm (quelqu’un a soif ?!?) issu d’une Suzuki GSX-R 750, tandis que l’injecteur provient d’une Honda CBR 900 RR. La fin justifiant les moyens, personne de lui en voudra d’avoir emprunté la pompe à essence d’une Volkswagen Polo pour une si noble cause !

Aprilia RS RSi 125 injection video

La centrale de gestion électronique est une Mini-MS avec toutes les ressources logicielles pour gérer, entre autres paramètres (seuls ceux effectivement utilisés par Daniel sont listés) :

  • le régime moteur
  • l’ouverture du papillon des gaz
  • la proportion de dioxygène (O2) résiduel dans l’échappement (sonde lambda)
  • la température d’air d’admission
  • la température du liquide de refroidissement

A l’ensemble de ces paramètres s’ajoute une analyse en deux dimensions permettant de visualiser précisément selon le régime moteur et l’ouverture des gaz quand le moteur tourne avec un mélange trop riche, trop pauvre ou optimal grâce aux informations recueillies par la sonde lambda.

Aprilia RS RSi 125 injection video

La cartographie est divisée en 12 (charge) x 23 (tours par minutes) points d’échantillonnage, chacun étant entièrement réglable en richesse du mélange. Soit 276 points au total ! Un tel contrôle est impensable avec un carburateur, fut-il équipé de la dernière technologie ECS de Dell’Orto (voir partie 2).

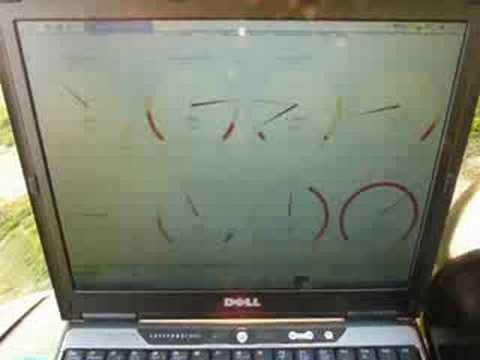

Pour mieux illustrer cette phase de réglage de la cartographie d’injection, voici la toute première vidéo tournée par Daniel lors du premier dégrossissage au mois de juin dernier. Ne vous étonnez donc pas de trouver, cette fois, un moteur réglé très riche par mesure de précaution, d’où la sonorité peu engageante. De plus, le moteur venant juste d’être remonté, il renfermait pas mal d’huile un peu partout. La vidéo est un peu longue (7 minutes) mais vaut vraiment le coup d’œil, quitte à vous arrêter après 3’30.

Image de prévisualisation YouTube

Rentrons maintenant, si vous le voulez bien, plus en détail pour découvrir ce qui fait réellement la spécificité du projet de Daniel – comme si rouler en RS injection n’était pas déjà en soi spécifique !

Vous rappelez-vous de la photo quelque peu intrigante de la boîte à air ? J’ai eu du mal à taire la réponse à la petite énigme que je vous avais posé, mais la voici pour rappel.

Aprilia RS RSi 125 injection video

Outre le capteur de température de l’air d’admission, voici ce que l’on trouve à l’ouverture de la boîte à air.

Aprilia RS RSi 125 injection video

Un second injecteur Bosch ! Sorte de power-jet, il n’entre en fonction qu’à partir de 7 000 tr/min, venant alors aider le premier injecteur à gaver le corps de 42 mm. Cela permet en pratique de faire fonctionner correctement le moteur avec un mélange plus pauvre à bas régimes et donc d’abaisser un peu la consommation, tout en ayant les réserves nécessaires en carburant à l’orgasme – l’ouverture de la valve à l’échappement [voir à ce propos la MàJ en fin d'article].

Autre particularité visant à réduire la consommation, l’utilisation par Daniel de véritables coupures d’essences lorsque le pilote relâche la poignée des gaz entre 2 800 et 9 500 tr/min. Au-delà de l’économie en précieux carburant, cela apporte un certain frein moteur, intéressant notamment en entrée de courbe… des sensations inconnues jusqu’alors.

Bien évidemment, le développement de tout ce beau monde prend du temps, et n’a lieu que lorsque Daniel en a les ressources. Toutefois, cette vidéo tournée au mois d’août 2008 devrait vous donner un ordre d’idée des avancées à attendre. La moto tourne encore mieux que dans la vidéo de fin de première partie, réalisée il y a quelques jours après un long hiver d’inaction. Environ 300 km de tests routiers avec acquisition de données ont été réalisés avant d’aboutir à ce résultat.

Admirez la prise de tour à la fois rageuse et douce, ainsi que la stabilité du ralenti – encore une fois inouïe sur un 2-temps.

Image de prévisualisation YouTube

De nouveaux essais routiers sont prévus, notamment afin de réaliser des mesures de consommation. Malheureusement, Daniel a semble-t-il dû faire face à une amorce de serrage après une pointe sur 3 km, malgré un mélange plutôt riche : l’injection ne fait pas tout !

‘Pouvait pas nous prendre une moto d’homme, un TZR ?

On charie… quoiqu’il en soit, soyez assurés d’être les premiers informés dès lors qu’il aura détecté précisément l’origine de la panne et recommencé à rouler. D’ici là, faites de beaux rêves !

[MàJ 8/03/09]

Quelques précisions supplémentaires apportées par Daniel à propos du second injecteur dans la boîte à air.

« J’ai besoin de deux injecteurs car le premier de CBR 900 RR  n’envoie pas assez d’essence. A 12 000 tr/min, j’ai seulement 5 millisecondes environ pour injecter le carburant dans le corps d’injection [ndr : il faut bien évidemment garder à l'esprit que sur un 2-temps, l'injecteur a deux fois moins de temps pour réaliser son travail à régime moteur égal]. Dans les premières vidéos que j’ai réalisé [celles de la partie 3 donc, la vidéo de la 1ère partie étant la plus récente pour les besoins de l'article] le moteur tournait avec la valve maintenue fermée, ce qui signifie que le moteur était bridé à 15 chevaux. C’était déjà suffisant pour utiliser pleinement le potentiel de l’injecteur : le logiciel de réglage indiquait 98 % d’utilisation ! J’ai donc apporté la boîte à air chez AVL Schrick où elle a été optimisée et où le second injecteur a été mis en place. A ce propos, j’aimerais remercier « Guenter Wende » pour toute l’aide qu’il m’a fourni dans la réalisation de ce projet.


Quoiqu’il en soit soit, le premier injecteur démarre dès 0 tr/min et envoie
~ 230 cm3/min tandis que le second (Bosch) débute son travail à 7 300 tr/min et fonctionne de paire avec le premier. La centrale électronique (ECU) réduit progressivement la durée d’injection afin de maintenir  un flux adapté au régime moteur. Le second injecteur envoie ~ 350 cm3/min, ce qui fait qu’il doit travailler en ce moment à environ 60 % de son potentiel. Il y a donc suffisamment de ressources en injection de carburant pour permettre de futures avancées ! «
